أبواب التخزين البارد: حلول عملية للبيئات التي يتم التحكم في درجة حرارتها

تعد أبواب التخزين البارد مكونات مهمة في مرافق سلسلة التبريد، حيث تعمل بمثابة الحاجز الأساسي الذي يحافظ على سلامة درجة الحرارة، ويحمي البضائع المخزنة، ويضمن الكفاءة التشغيلية. إنها أكثر بكثير من مجرد أبواب عادية، فهي عبارة عن حاويات عالية الأداء تدمج العزل والختم المحكم وآليات السلامة والأتمتة في كثير من الأحيان. توفر هذه المقالة دليلاً عمليًا لفهم الأنواع الرئيسية لأبواب التخزين البارد، ومعايير الاختيار الرئيسية، وممارسات الصيانة الأساسية.

الأنواع الرئيسية لأبواب التخزين البارد

يتم تصنيف أبواب التخزين البارد في المقام الأول حسب آلية فتحها وسيناريوهات التطبيق. كل نوع له نقاط قوته وحالات الاستخدام المثالية.

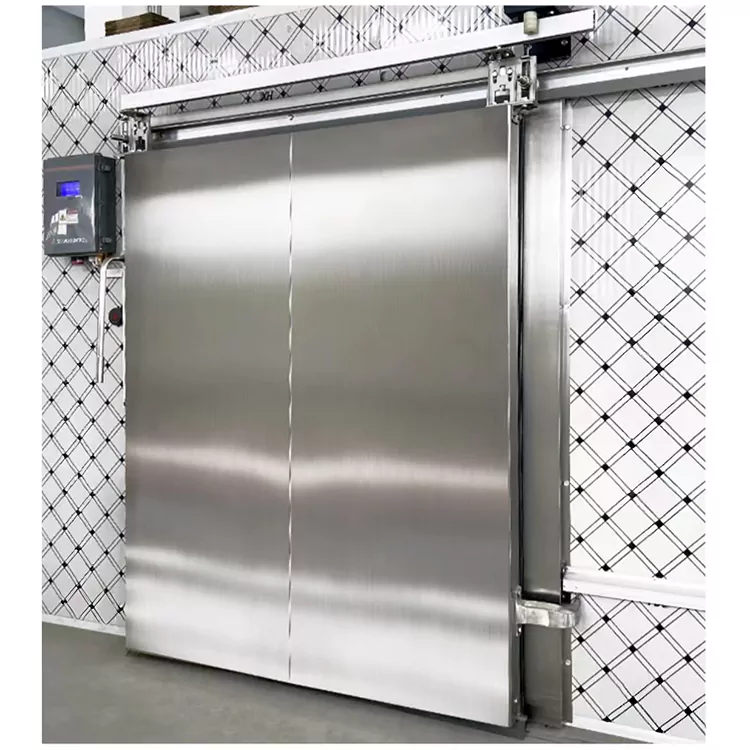

1. الأبواب المنزلقة (الشريحة الأفقية)

تعتبر الأبواب المنزلقة بمثابة العمود الفقري لمرافق التخزين البارد المتوسطة والكبيرة ومناطق التحميل ذات الحركة المرورية العالية. تنزلق ألواح الأبواب أفقيًا على طول المسارات العلوية، مما لا يتطلب مساحة تأرجح ويقلل بشكل كبير من خطر الضرر الناجم عن الرافعات الشوكية أو رافعات البليت.

• خيارات المحرك: متوفرة في الإصدارات اليدوية أو الكهربائية.

• السرعة: وفقًا للمعايير الفنية، يجب ألا تتجاوز سرعة الفتح/الإغلاق بشكل عام 0.50 م/ث لتحقيق السلامة وطول العمر الميكانيكي.

• الأفضل لـ: ممرات المستودعات، وممرات الخدمات اللوجستية، وأي منطقة بها حركة مرور متكررة للرافعات الشوكية.

2. أبواب متأرجحة بمفصلات

هذه هي الخيار الأبسط والأكثر اقتصادا، وتعمل على المفصلات التقليدية.

• المزايا: بناء بسيط، قدرة إغلاق ممتازة (عند تعديلها بشكل صحيح)، تكلفة أولية منخفضة.

• العيوب: يتطلب خلوصًا متأرجحًا داخل الغرفة وخارجها؛ غير مناسبة لممرات الرافعة الشوكية المزدحمة؛ قد يسبب أضرار الاصطدام في المساحات الضيقة.

• الأفضل لـ: فتحات الأبواب الصغيرة، وممرات الموظفين، والمناطق ذات حركة المرور المنخفضة حيث لا تشكل المساحة عائقًا.

3. أبواب قابلة للطي عالية السرعة

تتميز هذه الأبواب بسرعات فتح وإغلاق سريعة تتراوح من 1 إلى 2 م/ث، مما يقلل من فقدان الهواء البارد وتسرب الهواء الدافئ أثناء المرور المتكرر.

• الميزات الرئيسية: مجهزة بأجهزة استشعار للحماية من القرص ووظيفة إعادة الضبط التلقائي للسلامة.

• الأفضل من أجل: التقاطعات اللوجستية ذات حركة المرور العالية حيث يكون الاحتفاظ بدرجة الحرارة والسرعة أمرًا بالغ الأهمية.

4. أبواب رفع عمودية وقابلة للطي

يتم استخدامها عندما يكون الخلوص الجانبي محدودًا. ترتفع لوحة الباب عموديًا أو تطوى لأعلى لفتحها.

• المتطلبات: من الضروري توفير مساحة علوية كافية للمسارات وتخزين الأبواب.

• الأفضل لـ: المساحات ذات الجدران الجانبية الضيقة ولكن ارتفاع السقف مناسب.

البناء والمواد: جوهر العزل والختم

يعتمد أداء باب غرفة التبريد بشكل أساسي على مواده وبنيته.

قلب لوحة الباب العازلة

يتكون القلب عادةً من مادة البولي يوريثين الصلبة (PU) أو رغوة PIR، ويتم حقنها تحت ضغط عالٍ في تجويف اللوحة. يجب أن تصل كثافة الرغوة إلى 40-45 كجم/م3 لتوفير المقاومة الحرارية المثالية.

يختلف سمك اللوحة حسب درجة الحرارة المستخدمة:

واجهات اللوحة

يتم تصنيع الأسطح الخارجية عادةً من الفولاذ المقاوم للصدأ 304 بسمك 0.8 مم أو الفولاذ المجلفن المطلي مسبقًا. يوفر الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل وسهولة التنظيف، مما يجعله الخيار المفضل لتجهيز الأغذية والصناعات الدوائية والصناعات الحساسة للنظافة.

نظام الختم

تعتبر الأختام المحكمة أمرًا بالغ الأهمية لمنع التسرب الحراري. يتم تصنيع الحشيات حول إطار الباب من مادة TPE (المطاط الصناعي الحراري) أو مطاط السيليكون، وهو مُصنف لدرجات حرارة تتراوح من -75 درجة مئوية إلى 75 درجة مئوية. تظل هذه المواد مرنة عند درجات الحرارة المنخفضة، مما يضمن إغلاقًا محكمًا.

نظام التدفئة المضادة للصقيع

بالنسبة لتطبيقات التجميد، يجب أن تكون أسلاك التسخين الكهربائية مدمجة في إطار الباب وعتبته لمنع الباب من الإغلاق بالتجميد.

• حد درجة الحرارة: يجب ألا تتجاوز درجة حرارة سطح سلك التسخين 70 درجة مئوية.

• التكرار: يوصى بشدة باستخدام دائرة تسخين احتياطية لمنع تجميد الباب في حالة تعطل السخان الأساسي.

• عمق التثبيت: يجب أن تكون أسلاك تسخين العتبة مدمجة على عمق حوالي 60 مم تحت السطح لتوزيع الحرارة بشكل فعال.

كيفية اختيار باب التخزين البارد المناسب

يتطلب اختيار الباب المناسب تحقيق التوازن بين عوامل تشغيلية واقتصادية متعددة.

الخطوة 1: تحديد متطلباتك التشغيلية

تردد حركة المرور: تستدعي حركة مرور الرافعة الشوكية عالية التردد أبوابًا منزلقة أو عالية السرعة. يناسب وصول الأفراد ذو التردد المنخفض الأبواب المتأرجحة المفصلية.
حجم فتح الباب: تفضل الفتحات الأكبر عمومًا تصميمات الرفع المنزلقة أو الرأسية.
نوع التحميل: ضع في اعتبارك ما إذا كانت البضائع منقولة على منصات نقالة أو محمولة باليد أو منقولة بواسطة أنظمة آلية.

الخطوة 2: تقييم ظروف درجة الحرارة

تطبيقات الفريزر (-18 درجة مئوية وأقل): التسخين الكهربائي الإلزامي على الإطار، والعتبة، ولوحات الرؤية؛ سمك العزل لا يقل عن 120 ملم.
تطبيقات المبرد (0 درجة مئوية إلى 5 درجات مئوية): قد تكون الألواح الرقيقة (~ 90 مم) كافية؛ عادة لا تكون هناك حاجة للتدفئة.
المجمدات المنخفضة للغاية / الانفجارية: استشر الشركات المصنعة للحصول على حلول مصممة خصيصًا مع عزل وتدفئة معززين.

الخطوة 3: إعطاء الأولوية لأحكام السلامة والطوارئ

• التحرير الداخلي في حالات الطوارئ: يجب أن تكون جميع أبواب غرف التخزين الباردة القابلة للقفل مجهزة بآلية تحرير داخلية في حالات الطوارئ لمنع احتجاز الموظفين بالداخل. يجب أن يتميز هذا الجهاز بلافتات فلورسنت وأن يخضع لتمرين عملي للطوارئ مرة واحدة على الأقل سنويًا.

• أجهزة استشعار مضادة للقرص / السلامة: يجب أن تشتمل الأبواب التي تعمل بالطاقة على أجهزة كشف عن وجود الأشعة تحت الحمراء، أو ستائر ضوئية للسلامة، أو حواف أمان هوائية تؤدي إلى توقف فوري أو حركة عكسية عند مواجهة أي عائق.

الخطوة 4: النظر في التكلفة الإجمالية للملكية (TCO)

في حين أن الأبواب المنزلقة أو الآلية عالية السرعة لها تكاليف أولية أعلى، إلا أنها يمكن أن تحقق وفورات كبيرة على المدى الطويل في التطبيقات ذات حركة المرور العالية من خلال:

تقليل فقدان الهواء البارد واستهلاك الطاقة.
تقليل تكرار الصيانة.
تقليل مخاطر جودة المنتج من تقلبات درجات الحرارة.

على العكس من ذلك، قد تكون الأبواب المتأرجحة اليدوية أكثر فعالية من حيث التكلفة بالنسبة للغرف الملحقة ذات حركة المرور المنخفضة.

الصيانة الروتينية والرعاية

تعد الصيانة الوقائية المنتظمة أمرًا ضروريًا لضمان الأداء الموثوق به وإطالة عمر الخدمة. يوصى بجدول صيانة منظم.

الفحوصات اليومية (قبل/بعد كل استخدام)

افحص الحشيات بحثًا عن الشقوق أو تراكم الصقيع أو الأضرار المادية. قم بإزالة أي تراكم للثلج من منطقة الختم.
تنظيف المسارات والبكرات والعتبات من الحطام والجليد والأجسام الغريبة لضمان التشغيل السلس.
تأكد بصريًا من أن عناصر التسخين تعمل (لا يوجد تراكم زائد للجليد على الإطار أو العتبة).

الصيانة الدورية (أسبوعية إلى ربع سنوية)

التشحيم: ضع شحمًا مناسبًا من الدرجة الغذائية أو شحمًا منخفض الحرارة على المفصلات والمسارات والبكرات وسلاسل القيادة لتقليل التآكل.
اختبار نظام السلامة: التحقق من تشغيل أجهزة الاستشعار الكهروضوئية، والحماية من القرص، وآليات التحرير في حالات الطوارئ.
فحص الأجهزة: فحص وربط جميع البراغي والأقواس وأدوات التثبيت التي قد تنفك بسبب الاهتزاز الناتج عن التشغيل المتكرر.
التحقق من السخان: قم بقياس السحب الحالي أو درجة الحرارة للتأكد من أن كابلات التدفئة تعمل ضمن المواصفات.

استكشاف الأخطاء وإصلاحها الشائعة

خاتمة

إن اختيار باب غرفة التبريد المناسب هو مسألة إيجاد التوازن الأمثل بين الأداء الحراري، والمتانة الميكانيكية، وشروط السلامة، وتكرار التشغيل. لن يؤدي الباب الذي يتوافق مع المتطلبات المحددة لمنشأتك إلى تقليل هدر الطاقة والحفاظ على جودة المنتج فحسب، بل سيساهم أيضًا في توفير بيئة عمل أكثر أمانًا وإنتاجية.

الوجبات الرئيسية للاختيار والصيانة الناجحة:

1. قم بمطابقة نوع الباب مع معدل تكرار حركة المرور والمساحة المتاحة.

2. حدد سُمك العزل المناسب وأنظمة التدفئة بناءً على أدنى درجة حرارة تشغيل.

3. لا تتنازل أبدًا عن السلامة - فإصدارات الطوارئ الداخلية والأجهزة المضادة للضغط غير قابلة للتفاوض.

4. قم بتنفيذ جدول صيانة روتينية — استثمار صغير في الصيانة يمنع حدوث أعطال مكلفة.
